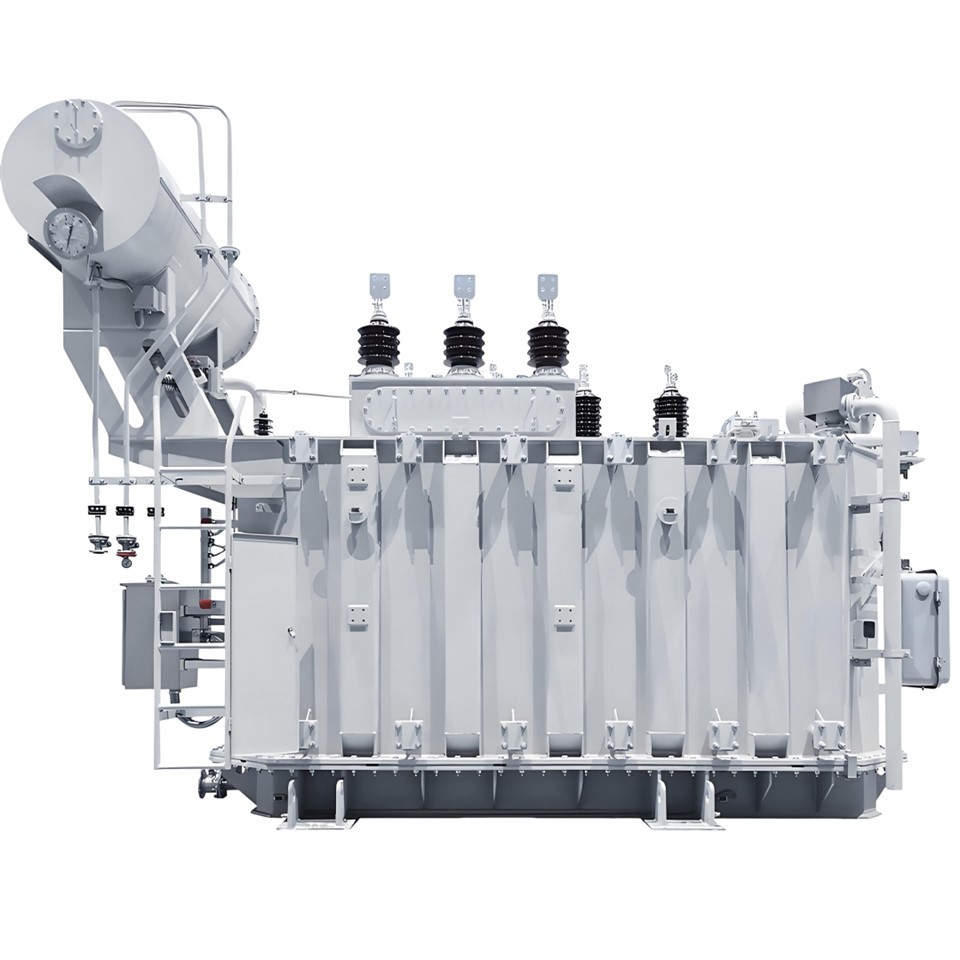

35KV-110KV Yağlı Güç Trafosu

35 kV, 66 kV ve 110 kV voltaj seviyelerinde 6,3 MVA ila 120 MVA'yı kapsayan 3 fazlı yağlı-daldırma transformatörlerimiz, iletim trafo merkezleri, ağır sanayi ve yenilenebilir-enerji toplayıcı istasyonları için tasarlanmıştır. 45 derecelik {-45 derecelik adımlı-birleştirme bağlantılarına sahip çok-adımlı, şevli CRGO çekirdekleri, yüksüz kayıpları IEC 60076 toleranslarına kıyasla %18 azaltır, bu da 50 MVA'lık bir ünitede 200 MWh'nin üzerinde yıllık enerji tasarrufu ve premium verimlilikte 2 yıllık geri ödeme anlamına gelir.

Yüksek-saflıkta, elmas-transpoze edilmiş bakır iletkenler ve kraft-yağ izolasyonu, 1 mPa'da kurutulmuş-vakumla-emprenye edilir ve 1,5 Um'da < 5 pC kısmi deşarja ve 40-yıllık tasarım ömrüne ulaşır. Sağlam düzenek 3 saniye boyunca 105 kA kısa devreye-dayanıklıdır; ayarlanabilir eksenel kelepçeleme, hizmet ömrü boyunca kısa devre mukavemetini korumak için taşımadan sonra-yeniden sıkmaya olanak tanır.

Soğutma modları, ONAN'dan ONAF'a (%50'ye kadar ekstra kapasite) veya motorla-tahrikli yağ pompalarıyla OFAF'a geçerek, alan açısından kritik EPC projelerinde ayak izinin %65'e kadar azaltılmasını sağlar. 17 veya 33 kademeli bir-tank,-yükte-kademe değiştirici (OLTC), tam yük altında voltajı ± %10 dahilinde düzenlerken, vakum-tipi yönlendiriciler bakım gerektirmeden 300 000 çalışma döngüsünü garanti eder.

Oluklu-çelik radyatörler veya sökülebilir panel radyatörler sıcak noktaya göre boyutlandırılmıştır-40 derecelik ortamda 98 dereceye eşit veya daha küçük; İsteğe bağlı hermetik olarak kapatılmış tank, koruyucu ve nitrojen dolgusunu ortadan kaldırarak inceleme süresini %50 kısaltır. Yerleşik-PT100 RTD'ler, yağ-seviyesi ve Buchholz röleleri, gerçek zamanlı tanılama ve %20 acil durum aşırı yük kapasitesi için SCADA veya IEC 61850 IED'leri besler.

Üniteler IEC 60076, IEEE C57.12.00, GB/T 6451 standartlarını karşılar, sismik-0,4 g'ye kadar niteliklidir, rakım- 4 000 m olarak derecelendirilmiştir ve özel düşük-akma-noktalı yağ ile – 50 derece soğuk-başlangıç ​​için sertifikalıdır. Varıştan 48 saat sonra tamamen monte edilmiş, vakumlu-doldurulmuş ve üçüncü{13}tarafların gözetiminde-hazır olarak, enerji verilmeye hazır olarak teslim edilir.
